Начало подачи топлива регулируется установкой пяты 4 определенной толщины. При установке пяты большей толщины топливо будет подаваться раньше, меньшей толщины — позднее. Чтобы изменить количество подаваемого топлива плунжер 9 поворачивается относительно гильзы 14 при помощи рейки 13 насоса, которая связана с поворотной втулкой 6.

Управление подачей топлива осуществляется из кабины водителя педалью, воздействующей с помощью трех тяг и рычага 18 на всережимный регулятор 19 частоты вращения коленчатого вала, расположенный в развале топливного насоса. На крышке регулятора 19 закреплен топливный насос 22 низкого давления и насос 21 ручной подкачки топлива.

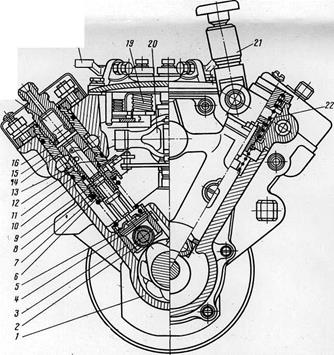

Рис. 1. V-образный топливный насос высокого давления

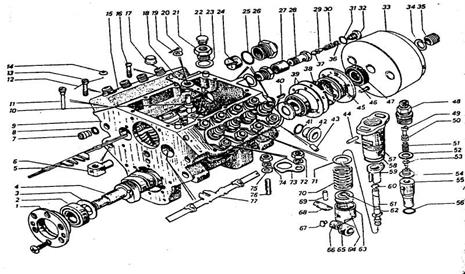

Рис. 2. Топливный насос высокого давления:

1— крышка подшипника; 2 — подшипник; 3, 8, 23, 71, 15 — шайбы; 4 — вал кулачковый; 5 — рейка правая в сборе; 6 — палец крепления насоса; 7 — пробка корпуса; 9 — корпус ТНВД; 10 — ось рычага реек; 11— винт стопорный; 12 — шплинт-проволока; 13. 16 — винты крепления кожуха; 14 — пломба; 15 — кожух защитный; 17 — заглушка штуцера транспортная; 18 — рычаг реек в сборе; 19 — шплинт разводной; 20 — шайба оси; 21 — ввертыш корпуса насоса; 22 — пробка (транспортная); 24 — втулка рейки; 25, 38, 41, 56, 58 — кольца уплотнительные; 26 — пробка рейки; 27 — заглушка клапана (транспортная); 28 — корпус клапана; 29 — направляющая клапана; 30 — пружина клапана; 31 — прокладка; 32 — пробка клапана в сборе; 33 — муфта опережения впрыска топлива в сборе; 34, 74 — шайбы пружинные; 35 — гайка колпачковая; 36, 50 — шайбы регулировочные; 37 — шарик; 39 — прокладка регулировочная; 40 — шпонка; 42 — пробка топливного клапана; 43 — жиклер; 44 — штифт установочный; 45 — крышка подшипника; 46 — винт крепления крышки; 47 - манжета в сборе; 48 — штуцер ТНВД; 49 — упор пружины; 51 — пружина нагнетательного клапана; 52 — прокладка клапана; 53 — клапан нагнетательный; 54 — корпус нагнетательного клапана; 55 — втулка плунжера; 57 — корпус секции с фланцем в сборе; 59 — втулка поворотная с осью в сборе; 60 — кольцо стопорное; 61 — плунжер; 62 — тарелка пружины толкателя; 63 — толкатель плунжера; 64 — пята толкателя; 65 — ролик толкателя; 66 — втулка ролика; 67 — сухарь; 68 — ось ролика; 69 — штифт от ролика; 70 — пружина толкателя; 72 — гайка; 73 — шайба стопорная штуцера; 76 — шпилька; 77 — рейка левая в сборе.
