Конструкции подвесок без поперечного смещения кузова

Материалы » Шасси автомобиля. Конструкции подвесок » Конструкции подвесок без поперечного смещения кузова

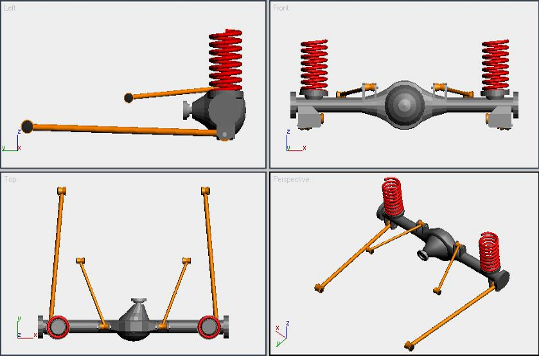

В данном варианте отсутствует поперечная тяга (тяга Панара) и все поперечные силы воспринимают перекрестно установленные рычаги (рис. 3).

Рис. 3. Перекрестные рычаги

Эти рычаги также воспринимают продольные силы и реактивные моменты, действующие на балку моста. Конструкция задней части кузова такова, что разместить верхние рычаги под большим углом не получится. Это связанно с довольно малым расстоянием между балкой моста и дном кузова, а также с необходимостью сохранения кинематики задней подвески. Размещение верхних рычагов под малым углом приведет к значительному увеличению нагрузки на них.

При стандартном кузове, балке моста, сохранением мест крепления к кузову верхних рычагов, невозможно достижение больших углов между рычагами. При малых углах, боковые силы, действующие на балку моста, нагружают рычаги силой в несколько раз выше.
