Плужные и плужно-щеточные снегоочистители
Страница 1

Материалы » Машины для содержания дорог » Плужные и плужно-щеточные снегоочистители

Предназначены для патрульного обслуживания дорог и текущей очистки взлетно-посадочных полос и рулежных дорожек аэродромов в зимнее время. Их использование наиболее эффективно по тонкому слою свежевыпавшего, неслежавшегося и неукатанного снежного покрова. Плужные снегоочистители выпускаются, главным образом, в виде навесного сменного оборудования к бульдозерам, автогрейдерам и мощным тягачам, способным, благодаря большой силе тяги и курсовой устойчивости, очищать за один проход всю полосу движения со скоростью, обеспечивающей отбрасывание снега на обочину.

При регулярной очистке городских и аэродромных территорий от свежевыпавшего снега наиболее часто используются плужно-щеточные снегоочистители на базе серийных или адаптированных автомобильных шасси, сдвигающие основную массу снега плугом с проезжей части в сторону обочины и очищающие покрытие от его остатков толщиной до 15 мм щеткой (рис. 7). Плуг устанавливается впереди автомобиля, а цилиндрическая щетка - под его рамой, между передней и задней осями. Угол между плугом и продольной осью машины может меняться от 90 до 70°, а ось щетки повернута под углом в плане, чтобы снег сметался от машины вперед, к правой обочине. Плуг состоит из отвала, ножей и рамы.

В наиболее простых и дешевых конструкциях отвал представляет собой монолитную плиту с цилиндрической поверхностью. Нижняя кромка отвала оснащается болтовыми зажимами для крепления секционных резиновых ножей, благодаря эластичности которых улучшается очистка поверхности и исключаются аварийные ситуации при наезде на неровности покрытия, крышки люков и т. п. В центре задней стенке отвала прикреплена поворотная рама плуга, позволяющая фиксировать плуг относительно сцепной рамы под различными углами. При простейшем варианте фиксатором служит металлический палец, вставляемый в совпадающие отверстия поворотной и сцепной рам. Сцепная рама в свою очередь через шарниры соединяется с толкающими штангами тяговой рамой, прикрепленной к лонжеронам шасси.

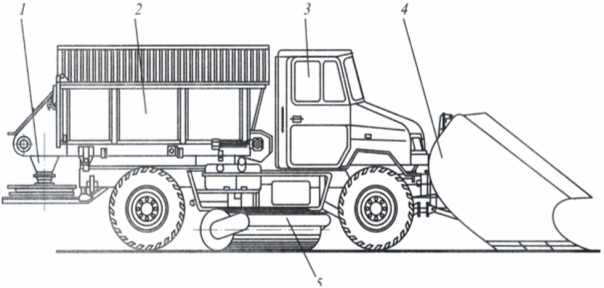

Рисунок 7 - Снегоочиститель плужный, с подметальным оборудованием и пескоразбрасывателем

1 - распределитель сыпучих антигололедных материалов; 2 - бункер для сыпучих антигололедных материалов; 3 - кабина базового автомобиля; 4 - фронтальный косоустановленный снежный плуг переменной кривизны; 5 цилиндрическая косоустановленная подметальная щетка

Толкающие штанги могут быть и моноблочными и телескопическими, с амортизаторами внутри. Амортизаторы предохраняют раму базового шасси от ударных нагрузок, воспринимаемых плугом. Существуют плуги с многосекционными адаптирующимися к неровной поверхности отвалами, каждая секция которого крепится к обшей несущей конструкции независимой рычажно-пружинной подвеской, прижимающей секцию к поверхности покрытия и позволяющей ей перескакивать через неровности, крышки люков и другие препятствия. В последние годы на рынке появилось отечественное плужное оборудование с отвалами переменной по длине высоты и коническим козырьком, которые исключают пересыпание снега через верх отвала и позволяют убирать снег на повышенных скоростях с дальностью отбрасывания снега до 15 м и более.

Цилиндрическая щетка представляет собой трубу, на которую надевают, плотно прижатые друг к другу, плоские кольца с запрессованным по внешней кромке ворсом. Собранная щетка крепится к кронштейнам, подвешенным к раме шасси гидроцилиндрами подъема/опускания, и приводится объемным гидромотором либо через встроенный в щетку планетарный, либо через внешний цепной редуктор. Щеточный ворс современных машин изготавливается из капронового моноволокна, но лучшее качество очистки покрытия от снега дает более жесткий и тонкий проволочный ворс. Его применение ограничено опасностью, которую представляют для пневмоколес автотранспорта обламывающиеся фрагменты проволочного ворса, остающиеся на дороге.
