Тормозные механизмы задних колес

Материалы » Тормозная система автомобиля на примере ВАЗ-2106 » Тормозные механизмы задних колес

Тормозной механизм заднего колеса барабанного типа, с самоустанавливающимися колодками. Тормозные колодки 2 (рис.5) с накладками, колесный цилиндр 1 и другие детали смонтированы на тормозном щите 6, который крепится к фланцу балки заднего моста.

Автоматическое устройство регулировки зазора между барабаном и накладками расположено в колесных цилиндрах (см. Рис.6). Основным его элементом является разрезное упорное кольцо 9, установленное на поршне 4 между буртиком упорного винта 10 и двумя сухарями 8 с зазором 1,25-1,65 мм. Упорные кольца установлены в цилиндре с натягом, обеспечивающим усилие сдвига колец по зеркалу цилиндра не менее 343 Н (35 кгс), что превышает усилие от стяжных пружин тормозных колодок.

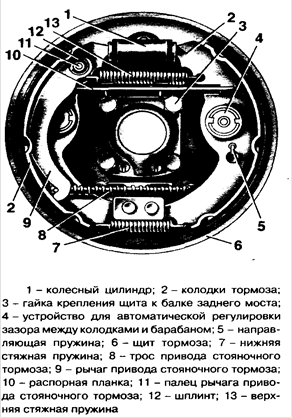

Рис.5. Тормозной механизм заднего колеса

При оптимальном зазоре между колодками и барабаном при торможении колодки раздвигаются до выбора зазора 1,25-1,65 мм между буртиком винта и буртиком упорного кольца. Указанный зазор обеспечивает ход колодок для создания максимального тормозного момента.

При износе накладок зазор 1,25-1,65 мм устраняется полностью, буртик на упорном винте 10 прижимается к буртику кольца 9, вследствие чего упорное кольцо сдвигается вслед за поршнем на величину износа. С прекращением торможения, усилием стяжных пружин поршни сдвигаются до упора сухарей в буртики упорных колец. Так поддерживается оптимальный зазор в тормозном механизме.

Тормозной барабан отлит из алюминиевого сплава, имеет на наружной поверхности ребра жесткости и сквозные отверстия для сообщения внутренней полости барабана с атмосферой. Внутри барабана находится чугунное кольцо, с которым контактируются тормозные колодки. Барабан крепится к фланцу полуоси двумя штифтами и дополнительно вместе с колесом болтами. В барабане выполнены два резьбовых отверстия, в которые ввертываются установочные штифты при снятии барабана. Такое снятие возможно только в том случае, когда барабан " не прикипел" к фланцу полуоси, иначе возможен срыв резьбы в отверстиях барабана. Чтобы не происходило такого "прикипания" при сборке необходимо наносить на контактирующие поверхности барабана и полуоси графитовую смазку.

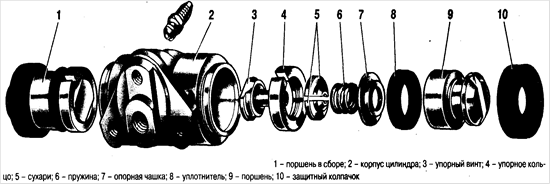

Рис. 6. Колесный цилиндр
