Механизмы передачи системы пуска
Страница 2

Материалы » Пусковые двигатели » Механизмы передачи системы пуска

Муфта свободного хода имеет ролики 12, заклинивающие втулку муфты на валу при передаче усилия от пускового двигателя.

Автомат выключения состоит из шестерни 7 и. корпуса 17 с защелками 8. Его действие аналогично действию автомата силовой передачи пускового двигателя дизеля Д-54А, описанному выше.

Силовая передача пускового двигателя П-46

(рис. 16, а) состоит из муфты сцепления, двухступенчатого редуктора и автомата выключения.

Муфта сцепления – однодисковая сухая непостоянно замкнутого типа. Размещена она в чугунном корпусе 6, имеющем люк. Вал 13 муфты установлен на роликовом 14 и шариковом 5 подшипниках. Ведо – мый диск 12 закреплен на шлицах вала пальцем 15. На ступице этого диска установлен нажимной диск 9 и навернута крестовина 8 с кулачками 17, шарнирно связанными сережками 18 с муфтой 19 включения. Ведущий диск 10 с накладками из асбобакелита размещен между ведомым и нажимным дисками и своими наружными зубьями сцеплен с внутренним зубчатым венцом маховика 11. Муфту включают, поворачивая рычаг 16 на себя. При выключении муфты остановка ее ведомой части обеспечивается тормозком 7.

Редуктор представляет собой двухступенчатую коробку передач. Корпус 1 редуктора соединен с корпусом муфты сцепления. Вал 25 редуктора передним концом смонтирован в бронзовой втулке заднего конца вала муфты сцепления, а средней частью опирается на шариковый подшипник 26. На шлицы вала установлена шестерня, 3 с двумя (наружным и внутренним) зубчатыми венцами.

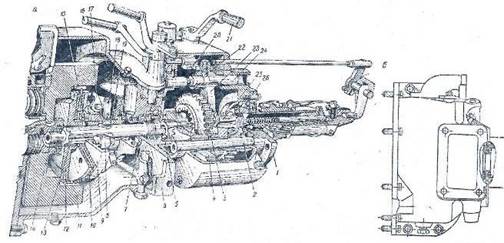

Рис. 16. Силовая передача пускового двигателя дизеля КДМ-100 (а) и картер сцепления пускового двигателя П-23 (б)

На неподвижной оси 2 установлен блок 4 шестерен с двумя венцами. Большой венец постоянно сцеплен с

шестерней вала муфты сцепления, а малый входит в зацепление с наружным венцом шестерни 3 при заднем положении последней. При переднем положении шестерня 3 внутренним венцом входит в зацепление с шестерней вала муфты сцепления и включает прямую передачу. Шестерню 3 передвигают рукояткой 21 с рычагом 20. Фиксатор 22, установленный в вилке 23, закрепляет ее на валу 24 в двух положениях.

Автомат выключения смонтирован на заднем конце вала редуктора. Его устройство аналогично автомату выключения дизеля Д-54А, описанному выше. Величина хода автомата должна быть 37 – 39 мм.

Силовая передача пусковых двигателей П-23 и П-23М

аналогична таковой двигателя П-46. Основным отличием является изменение картера муфты сцепления (рис. 16, б) в связи с

установкой стартера.
