Механизмы передачи системы пуска
Страница 1

Материалы » Пусковые двигатели » Механизмы передачи системы пуска

Силовая передача состоит из муфты сцепления, редуктора и автомата выключения (рис. 13).

Муфта сцепления – непостоянно замкнутая многодисковая, работающая в масле. Шестерня 3 в передней части имеет барабан с четырьмя прорезями, в 'котором расположены опорный диск 4, пять ведущих 5, пять ведомых 6 и нажимной 7 диски. Ведущие диски имеют по четыре выступа, входящие в прорези барабана. Опорный, нажимной и ведомые диски имеют по три паза, посредством которых они устанавливаются на трех сегментных шпонках 8, вставленных в шпоночные пазы валика 2 муфты.

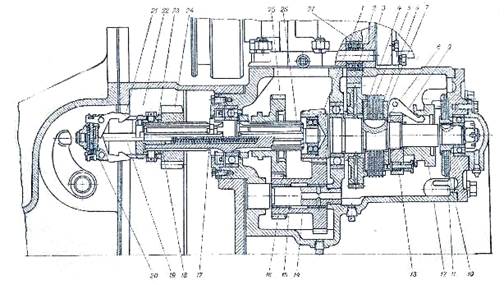

Рис. 13. Силовая передача пускового двигателя Д-54А

На валике навернута крестовина 13 с тремя рычагами 9, которые короткими концами упираются в нажимной диск, а длинными концами входят в паз подвижной муфты 12, свободно скользящей по валику. При выключении муфты сцепления диски 10 и 11 тормозка обеспечивают остановку валика муфты сцепления.

Редуктор представляет собой двухступенчатую коробку передач. При включении пониженной передачи вращение от коленчатого вала пускового двигателя шестернями 27 и 3 передается через фрикционную муфту сцепления валику 2, выполненному за одно целое с шестерней 1. Находящаяся в зацеплении с шестерней 1 двойная промежуточная шестерня 14, вращающаяся на оси 15 на бронзовых втулках 16, передает вращение шестерне 25, насаженной на шлицованный вал автомата выключения. Для включения прямой передачи шестерню 25 передвигают вправо до зацепления ее внутреннего венца с

шестерней 1.

Автомат выключения 22 обеспечивает отключение пускового двигателя от дизеля после запуска последнего. Шестерня 24 привода свободно насажена на шлицы вала 26 автомата выключения. На хвостовике ступицы шестерни закреплен корпус 23 с двумя грузиками 21. Короткие плечи грузиков разжимаются пружиной 20.

При введении шестерни 24 в зацепление с венцом маховика грузики захватывают своими выступами головку втулки 18 и удерживают включенными весь механизм. Когда дизель заведется, передние плечи грузика под действием центробежной силы начнут расходиться, и пружины 17 через толкатель 19 выводят шестерню из зацепления. Сжатием пружины 20 автомат отрегулирован на выключение при 300 – 325 об/мин. дизеля.

Силовая передача пускового двигателя дизеля Д-48Л

(рис. 14)

трактора Т-38М. Муфта сцепления. Вал 4 установлен в двух шариковых подшипниках 3 и 5, смонтированных в стакане. На валу с

одной стороны установлена фрикционная муфта сцепления с шестерней 7, а с другой – автомат выключения с приводной шестерней 2. К торцу шестерни 7 прикреплен барабан 8, внутри которого установлены два ведущих диска 10. Передний ведомый диск 12 закреплен на валу, а

средний 11 и задний 9 ведомые диски могут перемещаться по шлицам вала. Ведомые и ведущие диски сжимаются пружинами 13.

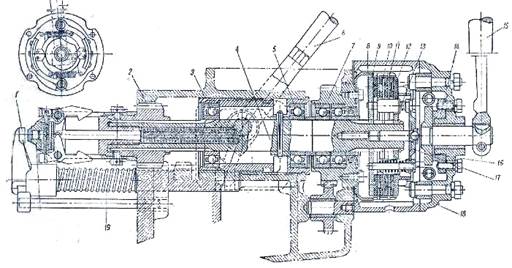

Рис. 14. Силовая передача пускового двигателя Д-48Л

Механизм выключения состоит из рычага 15, выжимного 16 и упорного 14 башмаков и нажимной тарелки 17. Выжимной механизм смонтирован в крышке 18, которая закрывает кожух механизма сцепления. Включение и выключение муфты сцепления осуществляются рычагом 15.

Автомат выключения с шестерней 2 включается специальным механизмом, состоящим из двуплечего рычага 6 и скользящей в отверстиях картера вилки 1 с отжимающей пружиной 19.

У тракторов МТЗ-5ЛС и МТЗ-50ПЛ силовая передача пускового двигателя отличается от описанной выше механизмом включения автомата выключения.

Силовая передача пускового двигателя дизеля Д-50.

Силовая передача (рис. 15) состоит из одноступенчатого редуктора, муфты сцепления, обгонной муфты и автомата выключения. Все механизмы силовой передачи размещены в корпусе 6, закрытом крышкой 4, и собраны на валу 3, установленном на двух шариковых подшипниках.

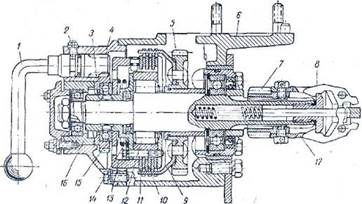

Рис. 15. Силовая передача пускового двигателя Д-50

Редуктор представляет собой шестерню 5 муфты сцепления, сцепленную с шестерней коленчатого вала пускового двигателя через промежуточную шестерню.

Муфта сцепления – многодисковая сухая. К ее шестерне 5 приклепан барабан 9. В пазы барабана входят выступы трех ведущих дисков 10, а

три ведомых диска 11 надеты на четыре шлицевых паза втулки муфты свободного хода. К этой втулке болтами прикреплены опорный диск муфты сцепления и ступица 14. Механизм включения расположен в крышке 4. При повороте рычага 1, удерживаемого болтом 2 от осевого смещения, поворачивается выжимной башмак 15, скользящий по выступам ступицы 16. Башмак 15 через упорный подшипник и нажимной диск 13 сжимает ведущие и ведомые диски муфты сцепления.

Страницы: 1 2
