Конструкция тележки 18-100
Страница 1

Материалы » Техническое обслуживание тележки » Конструкция тележки 18-100

Тележка (рисунок 1)состоит из двух колесных пар 1, четырех букс 5, двух литых боковых рам 2, двух комплектов центрального рессорного подвешивания 3, литой надрессорной балки 4 и тормозной рычажной передачи 6. Тормоз тележки – колодочный с односторонним нажатием колодок. Связь рамы с буксами – непосредственная челюстная, опора кузова на тележку через подпятник 7 надрессорной балки, а при наклоне кузова – дополнительно через скользуны 8. Тележка допускает осевую нагрузку до 230 кН при скорости движения 120 км/ч и 235 кН при скорости 100км/ч.

Рисунок 1- Тележка модели 18-100

Боковая рама тележки (рисунок 2) отлита из низколегированной стали 20ГЛ, 20Г1ФЛ или 20ФТЛ. Рама состоит из горизонтальных и наклонных поясов, а также колонок. В середине рамы имеется прем для центрального рессорного подвешивания, а по концам – буксовые проемы. Сечения наклонных поясов и вертикальных колонок корытообразной формы. Горизонтальный участок нижнего пояса имеет замкнутое коробчатое сечение. По бокам среднего проема расположены направляющие 6, ограничивающие поперечные перемещения фрикционных клиньев, а внизу имеется опорная поверхность с бонками и буртами 7 для размещения и фиксирования пружин рессорного комплекта. С внутренней стороны этой поверхности имеются полки 9, являющиеся опорами для наконечников и удержания триангеля в случае обрыва подвесок. В местах расположения фрикционных клиньев в каждой колонке 5 рамы приклепано по одной планке 8. На верхнем поясе боковой рамы расположены кронштейны 4 для крепления подвесок тормозных башмаков. Буксовые проемы имеют в верхней части кольцевые приливы 2, которыми рама опирается на буксы, а по бокам – челюсти 1.

На внутренней стороне верхнего пояса (с 1984 г.) или внутренней стороне наклонного пояса рамы (до 1983 г.) отлиты пять шишек 3, которые служат для подбора боковых рам при сборке тележек. Подбор производят по числу оставленных (несрубленных) шишек, соответствующему определенному размеру А между наружными челюстями буксовых проемов. Это обеспечивает соблюдение параллельности осей колесных пар. Размер А имеет шесть градаций: №0-№5. Если все шишки срублены, то рама имеет градацию №0 с размером между наружными челюстями 2181±1мм, при одной несрубленной шишке – градацию №1 с размером 2183±1мм и так далее, увеличиваясь на 2мм.

Рисунок 2- Боковая рама тележки модели 18-100

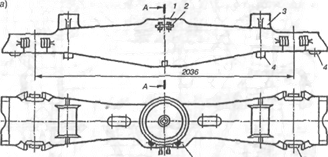

Надрессорная балка (рисунок 3) отлита из стали 20ГЛ или 20Г1ФЛ в виде бруса равного сопротивления изгибу замкнутого коробчатого сечения. Она имеет подпятник 1, полку 7 для крепления кронштейна 2 мертвой точки рычажной передачи тормоза, опоры 3 для скользунов, выемки (гнезда) 6 для размещения фрикционных клиньев, бурты 5, ограничивающие смещение внутренних пружин рессорного комплекта, и выступы 4, удерживающие наружные пружины от смещения при движении тележки.

На подпятник 1 опирается пятник кузова, через центры которых проходит шкворень. Опорой для шкворня является поддон 11, который располагается под подпятником посередине надрессорной балки. Шкворень служит осью вращения тележки относительно кузова, а также передает тяговые и тормозные силы от тележки кузову и обратно. Боковые перемещения надрессорной балки амортизируются поперечной упругостью пружин, на которые она опирается.

Рисунок 3 – Надрессорная балка тележки модели 18-100

Скользун тележки (рисунок 4) – боковая опора кузова – состоит из опоры 3, отлитой заодно с надрессорной балкой, колпака 8, надетого на опору, прокладок 9 для регулировки зазоров между скользунами рамы вагона и тележки, болта 10, предохраняющего колпак от падения. Зазор между скользунами для основных типов четырехосных вагонов должен быть в пределах 6-16 мм.

Рисунок 4 – Скользун тележки

Рессорное подвешивание состоит из двух комплектов, размещенных в рессорных проемах левой и правой боковых рам. В каждый комплект (рисунок 5) входит пять, шесть или семь двухрядных пружин 2 и 3 и два клиновых 1 фрикционных гасителя колебаний. Каждая двухрядная пружина состоит из наружной и внутренней пружин, имеющих разную навивку – правую и левую соответственно. Количество двухрядных пружин в комплекте зависит от грузоподъемности вагона. Пять пружин ставят в тележки, подкатываемые под кузова вагонов грузоподъемностью до 50 т, шесть – 60 т и семь – более 60 т. В связи с этим и расположение пружин в комплекте будет разное (рисунок 6). Крайние боковые пружины комплекта поддерживают клинья гасителей колебаний. Снизу клинья имеют кольцевые выступы, не допускающие смещения их относительно пружин в горизонтальной плоскости, а верхней своей частью входят в направляющие надрессорной балки.
