Стрелочный электропривод СП-6 (рис.2) устанавливается на двух фундаментных угольниках 1-5 и 6-10, прикрепленных в узлах (болтовые соединения) 1, 2 и 9, 10 к рамным рельсам, а в узлах 4, 5 и 6, 7 - к корпусу привода. Для придания конструкции большей жесткости и снижения колебаний привода в вертикальной плоскости при динамическом режиме фундаментные угольники скреплены дополнительно в узлах 3, 8 продольной связной полосой, опирающейся на стрелочные брусья. Рабочий шибер Ш привода шарнирно (шарнир Гука, узел 18) связан с рабочей тягой 12-18, которая в узле 12 прикреплена к межостряковой (соединительная) тяге 11-13, а последняя - к острякам. Контрольные линейки Л в узлах 16, 17 шарнирно связаны с контрольными тягами гарнитуры, которые жестко прикреплены к стрелочным острякам в узлах 14, 15. Чтобы предотвратить шунтирование электрической рельсовой цепи элементами стрелочной гарнитуры, в узлах 1, 2, 9-11, 13-15 устанавливают изолирующие фибровые прокладки и втулки.

В соответствии с принципиальной схемой установки рамные рельсы, гарнитура и привод должны представлять собой единую жестко связанную конструкцию для решения нескольких важных задач. Силовой передачей привода должно осуществляться перемещение остряков стрелки на одно и то же заданное расстояние (152 мм) независимо от угона стрелочного перевода относительно шпал (земляного полотна) в процессе эксплуатации, обеспечивающее запирание остряков и контроль их крайнего прижатого к рамным рельсам положения. Должны обеспечиваться дополнительная жесткая связь между рамными рельсами для стабилизации зазора "остряк-рамный рельс" и механическая связь рамных рельсов с гарнитурой привода для контроля их местонахождения. Элементы гарнитуры и привода не должны деформироваться при прогибах стрелочного перевода относительно земляного полотна.

Таким образом, установочную схему и компоновку всех узлов привода и гарнитуры определила, по существу, идея реализации дистанционного контроля положения стрелки, заключающаяся в фиксировании контрольным устройством привода перемещения остряков на заданное расстояние относительно жестко связанной конструкции "привод-гарнитура-рельсы". Это обеспечило простоту кинематической схемы привода и сосредоточение его силовых и контрольных органов в одном месте вне рельсовой колеи.

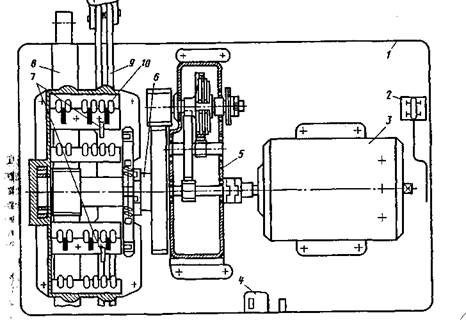

В корпусе 1 привода СП-6 (рис.3) расположены электродвигатель 3 постоянного или переменного тока, редуктор 5 со встроенным в том же блоке фракционным устройством в виде стальных дисков, сжатых пружиной, блок автопереключателя 10, главный вал 6, шибер 8 с кулачковым запирающим механизмом, контрольные линейки 9, штепсельная розетка 4 для подключения переносной осветительной лампы, обогреватели (резисторы) контактов автопереключателя 7, контактное блокировочное устройство 2, управляемое заслонкой (рычаг), которое отключает цепь электродвигателя 3 при переводе стрелки курбельной рукояткой и снятии крышки корпуса 7.

Рис.3. Невзрезной стрелочный электропривод СП-6

Рис.4. Кулачковый запирающий механизм

Электродвигатель 3, получая питание с поста управления или от местного источника постоянного или переменного тока, вращает первый из четырех каскадов зубчатых передач редуктора 5. Это вращение передается через диски фрикционной муфты последующим каскадам редуктора и главному валу б, который при переводе стрелки из одного крайнего положения в другое совершает один неполный оборот (280°). Главный вал связан с рабочим шибером 8 посредством кулачкового запирающего механизма, который представляет собой зубчатую передачу реечного типа (рис.4), ведущая шестерня 2 которой расположена на главном валу и имеет специальную форму двух крайних зубьев (зубья скошены, образуя кулачки). Аналогичную форму имеют два крайних зуба рабочего шибера 1. Поэтому в конце привода стрелки, когда скошенные зубья (шестерни главного вала и шибера) входят в соприкосновение, создается упор, препятствующий передвижению шибера и связанной с ним рабочей тяги стрелочной гарнитуры, остряки стрелки оказываются переведенными и запертыми от перемещения стрелочных остряков внутрь колеи. В сторону рамного рельса кулачковый механизм в запирающем положении обеспечивает возможность свободного движения рабочего шибера 8 (см. рис.3) на 12 мм во избежание разрушения привода при проходе поездов по стрелке. Факт запирания остряков кулачковым механизмом не отражает действительного положения стрелочных остряков, поскольку шибер и рабочая тяга, например, могут оказаться разъединенными до и во время перевода стрелки. Запирание должно контролироваться и происходить одновременно с фактическим приведением остряков в крайнее положение. Эти два события контролируются ножевым рычагом 1 (10) автопереключателя (рис.5, а) и скрепленным с ним переключающим рычагом 4 (7). Верхняя часть рычага 4 (7) снабжена роликом, который западает в вырез шайбы 11, насаженной на главный вал в месте сочленения его с редуктором, фиксируя конечное запирающее положение вала и кулачкового механизма. Но замыкание контрольных К контактов 3 (8) автопереключателя возможно, если одновременно в вырезы контрольных линеек прижатого и отведенного остряков западает клювообразный конец ножевого рычага 1 (10).
