Вся система работает следующим образом: пользователь нажимает на панели управления кнопку, отвечающую за то действие, которое ему необходимо, и на микроконтроллер поступает сигнал. До тех пор пока нажата одна любая кнопка, микроконтроллер не воспринимает сигналов от остальных кнопок. Для начала, предположим, что желаемая операция является изменение пространственного положения кресла. В этом случае микроконтроллер определяет, какой привод запрашивается. Затем производится проверка сигналов с датчиков с целью определить не находится ли двигатель в крайнем положение с той стороны, в которую будет осуществляться движение. Если это подтверждается, то дальнейших действий не осуществляется. Если же есть возможность движения для двигателя, то микроконтроллер устанавливает разрешающий сигнал на выходе. Так же микроконтроллером устанавливается направление движения двигателя, и какой двигатель будет задействован. Движение осуществляется до тех пор, пока нажата кнопка на панели управления.

Рассмотрим случай, когда была нажата кнопка для изменения формы сидения. Микроконтроллер устанавливает разрешающий сигнал на работу системы. После этого аппаратно сравниваются сигналы с пар датчиков нагрузки. На основе сравнения осуществляется движение приводов. В первую очередь сравниваются сигналы с датчиков 2 и 3, если они не равны, то включаются соответствующие приводы, двигающиеся в противоположные стороны, причем привод, давление, на датчик которого было больше, движется в отрицательном или обратном направлении, а другой привод движется в положительном и или прямом направлении. Положительное и отрицательное направления выбраны условно, положительное направление – это направление движения к человеку. Через некоторое, заранее заданное время, теоретически достаточное для установления приводов в относительное равновесие, т.е. уравновешивания давление между датчиками, микроконтроллер посылает сигнал, и система переключается на следующую пару датчиков. Следующей парой являются датчики 2 и 4. В этом случае, после сравнения, в движение приводится только привод, соответствующий датчику 4, с целью подстройки его под датчик 2.

Дальше по такому же принципу производится сравнение сигналов с оставшихся двух датчиков, расположенных на спинке сиденья.

После того как спинка настроена, осуществляется подстройка подушки сиденья. Настройка осуществляется так же, как в случае с датчиками 2 и 3.

Разработка структурной схемы

Система управления креслом водителя, разрабатываемая в данном проекте, как было сказано ранее, осуществляет действия в двух направлениях: изменение пространственного положения кресла, изменение его формы. При выполнении поставленных задач на управляющие элементы (двигатели) поступают различные задающие воздействия. Эта особенность приводит к необходимости реализации системы, включающей в себя два канала управления, один из которых отвечает за пространственное положение сиденья, другой за форму.

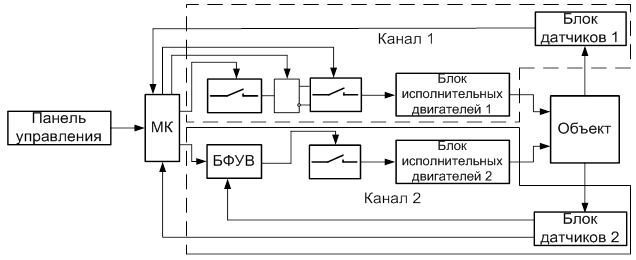

Структурная схема системы управления креслом водителя изображена на рис. 5

Рис. 5 Структурная

схема системы

В данной схеме приняты следующие обозначения: МК – микроконтроллер, БФУВ – блок формирования управляющих импульсов.

Данная система работает следующим образом: по приходу сигнала с панели управления микроконтроллер проверяет запрашиваемый привод на нахождение в крайнем положении, затем если это не подтверждается, устанавливает разрешающий сигнал на требуемый канал системы управления. Если требуемой операцией является изменение пространственного положения кресла, то микроконтроллер устанавливает разрешающий сигнал на первом ключевом элементе Канала 1, необходимого для подключения последующей схемы к питанию. Затем, зависимости от необходимого направления движения двигателя, микроконтроллером устанавливается «0» или «1» на управление инвертором. После этого сигнал поступает на второй ключевой элемент Канала 1, отвечающий за подключение необходимого двигателя к цепи. В результате исполнительный двигатель приводит желаемую часть сиденья в движение, которое осуществляется до тех пор пока не исчезнет сигнал с панели управления, или привод не перейдет в крайнее положение, в результате чего на выходе датчика (Блок датчиков 1) появится сигнал, который запретит дальнейшую работу микроконтроллера, а следовательно и двигателя.
