Автомобильное кресло, как объект управления
Страница 1

Материалы » Система управления положением кресла водителя » Автомобильное кресло, как объект управления

Суть управления автомобильным креслом состоит в том, чтобы расположить его необходимым образом в трехмерном пространстве. У него должен меняться угол наклона спинки, положение подушки и уровень подъема подголовника.

Схематически автомобильное кресло с возможными вариантами регулировок показано на рис. 1.

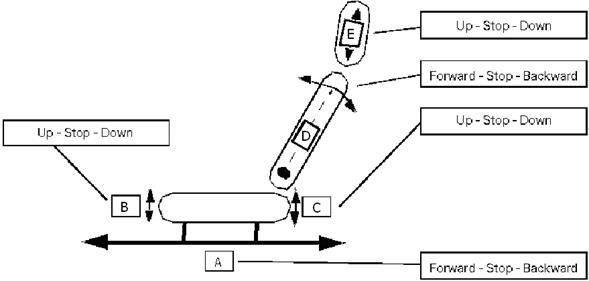

Рис. 1 Схема кресла с возможными вариантами регулировок

На рис. 1 изображена пространственная модель кресла. Оно состоит из основания сиденья, подушки, спинки и подголовника. Основание сиденья перемещается в продольном направлении, в заданных пределах от своего начального до конечного положения. У подушки сидения различают переднюю и заднюю кромки. И передняя и задняя кромки могут подниматься и опускаться в заданных пределах. Спинка сиденья может менять свой угол наклона, а подголовник опускаться и подниматься.

Кроме изменения пространственного положения, в данной модели может быть предусмотрено изменение формы спинки подушки. Для этого оно должна быть оснащена датчиками, расположенными как в спинке, так и в подушке. Схематическое расположение датчиков изображено на рис. 2.

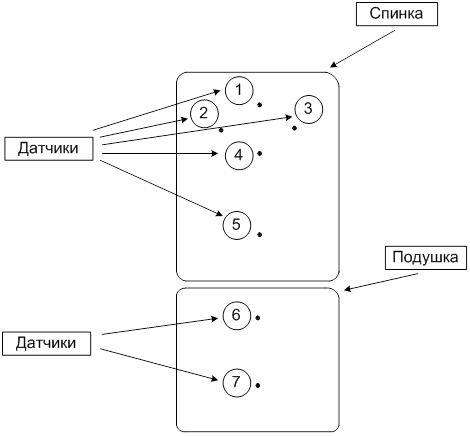

Рис. 2 Расположение датчиков на сиденье

На рис. 2 цифрами обозначены датчики давления, установленные в непосредственной близости с приводами, осуществляющими движение небольшой части сиденья с целью уменьшения давления на него. Подобная система позволит равномерно распределить нагрузку тела на сиденье, что должно повысить комфортабельность. Особенностью этой части является то, что она является полностью автономной, т.е. после ее запуска (нажатия соответствующей кнопки) она сама выполнит настойку, которая будет длиться некоторое, заранее заданное, время. Необходимо только, чтобы с начала ее работы и до конца человек сидел в сиденье, иначе настройка выполнена не будет. Так же желательно, что бы при ее работе человек сидел как можно спокойнее, иначе это может вызвать неправильные показания датчиков, что так же приведет к неверной настройке.

Панель управления всей системой может быть выполнена в виде набора кнопок или тумблеров, которые должны иметь три положения переключения, т.е. два рабочих и среднее, в котором контакты будут разомкнуты. Использование тумблеров в некоторой степени упростит управление, так как если для системы управления формой сиденья достаточно кратковременного замыкания контактов, то для управления его пространственным положением контакт необходимо сохранять до тех пор, пока требуемая часть не перейдет в желаемое положение.

При разработке данной системы, появляется ряд сложностей, с которыми необходимо справляться. К их числу можно отнести такие проблемы как: выбор двигателей, которые должны работать от бортовой сети автомобиля, т.е. 12 В, и при этом способных поднять вес человека; нестабильность бортовой сети автомобиля.

Для того чтобы поднять человека, двигатель должен создавать на выходе достаточно большой момент. Однако, учитывая, что напряжение питания двигателя ограничено напряжением бортовой сети автомобиля. Для увеличения момента на выходе двигателя необходимо использовать редуктор, который, понижая скорость на выходе, увеличит момент вращения.

Как известно автомобиль в то время, когда он не движется, питается от аккумулятора, который имеет на выходе достаточно стабильное постоянное напряжение, в котором отсутствую переменные составляющие. Однако во время движения питание бортовой сети автомобиля переключается на генератор, который выдает не всегда стабильное напряжение и может иметь высокочувствительные пульсации. Подобные импульсы могут привести к нестабильной работе системы, а даже способны испортить элементы схемы, в частности микроконтроллер, замена которого потребует дополнительных затрат. Для того, что бы устранить подобные случаи, на входе системы необходимо использовать сглаживающие элементы, в частности фильтры нижних частот с достаточно узкой полосой пропускания.

При выполнении данной работы должна будет получена система управления, взаимодействующая с человеком. Эта система должна получать сигналы от пользователя (водителя), которые после обработки идут на исполнительные механизмы. Так же должны анализироваться сигналы, поступающие с датчиков, на систему, которые либо накладывают ограничения на работу системы, либо полностью определяют ее. Так как в проекте решаются две относительно не связанные задачи – изменение пространственного положения кресла и изменение его формы, всю систему можно разбить на две составляющие подсистемы. Управление обоими частями должно осуществляться одним элементом, в качестве которого выступает микроконтроллер. Микроконтроллер также связывает панель управления с системой.
