Расчет гидроцилиндраСтраница 2
,
откуда
;
Рассчитываем диаметр малого плунжера
см
Принимаю d=22мм

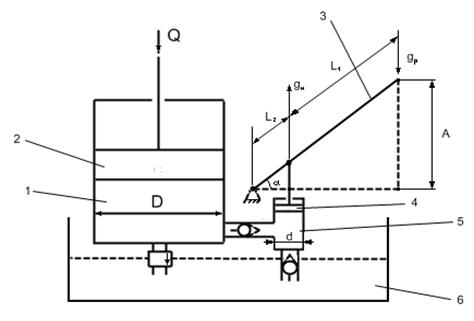

1 – цилиндр; 2 – поршень; 3 – рычаг (рукоятка); 4 – плунжер; 5 – насос; 6- масляная ванна (бак).
Рис.3.1. Гидравлическая схема для расчета параметров подъемника
Диаметр плунжера был определен по формуле, а ход штока плунжера насоса (h) находится из соотношения плеч рукоятки насоса
и
и принятого значения размаха рукоятки А. Тогда из расчетной схемы можно составить пропорцию
откуда
Размах рукоятки (вертикальную проекцию рукоятки) можно определить геометрическим выражением, приведенным ниже.
А=(+)sinα=550∙0,7=385 мм
После того, как вычислена значение А, можно определить значение хода плунжера.
мм
Принимаю h=35 мм.
Внешняя поверхность штоков покрывается хромом толщиной 20 мкм, внутренняя поверхность хоненгованая.
